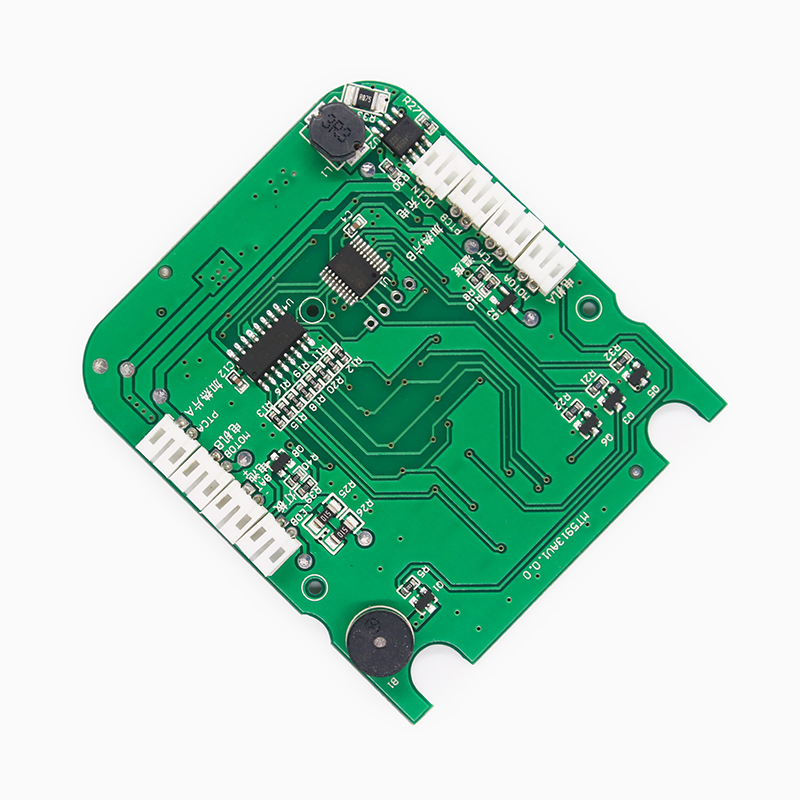

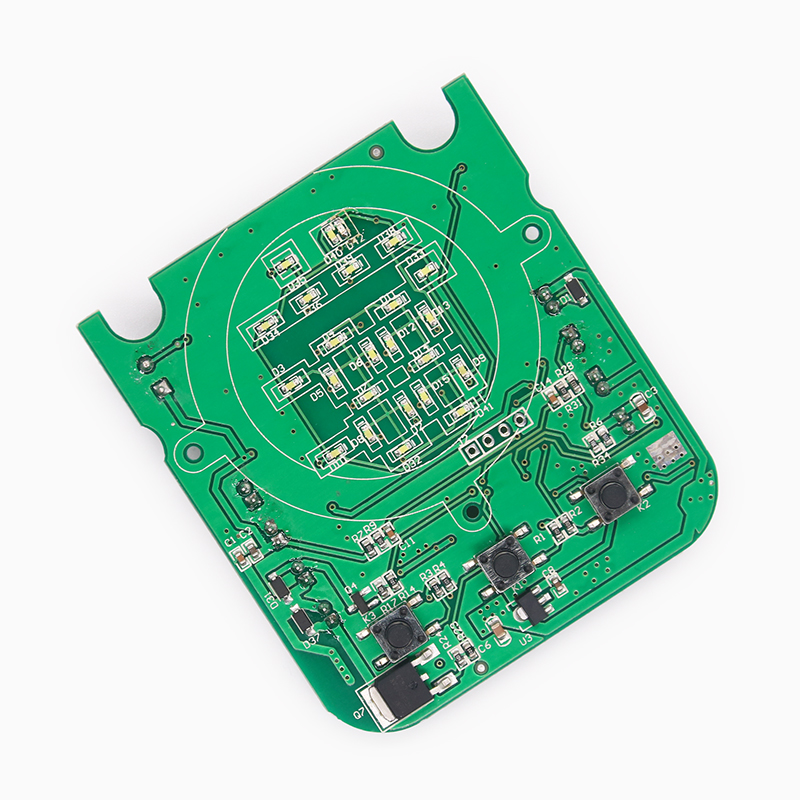

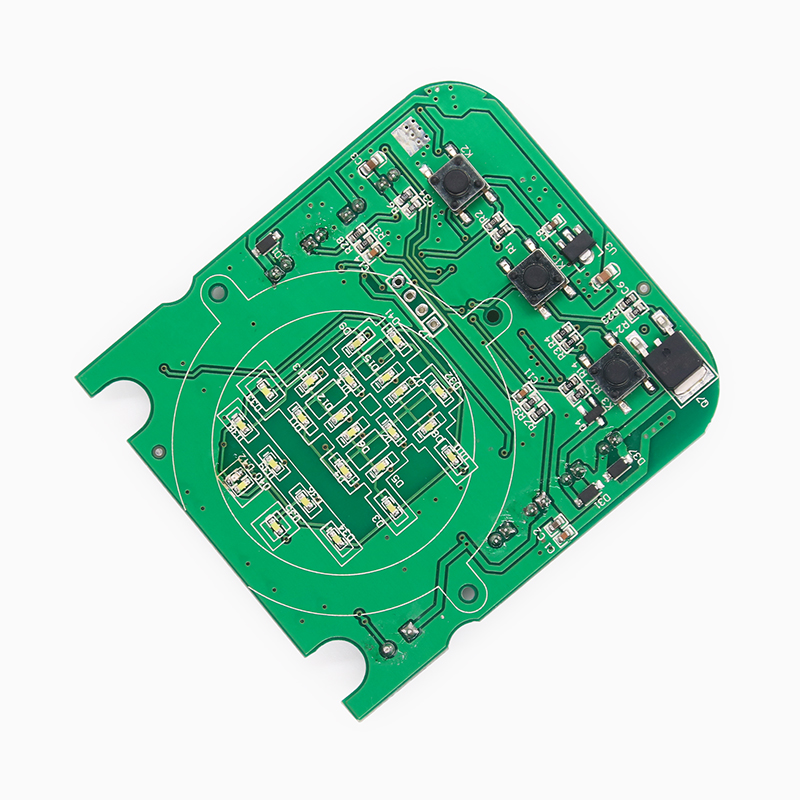

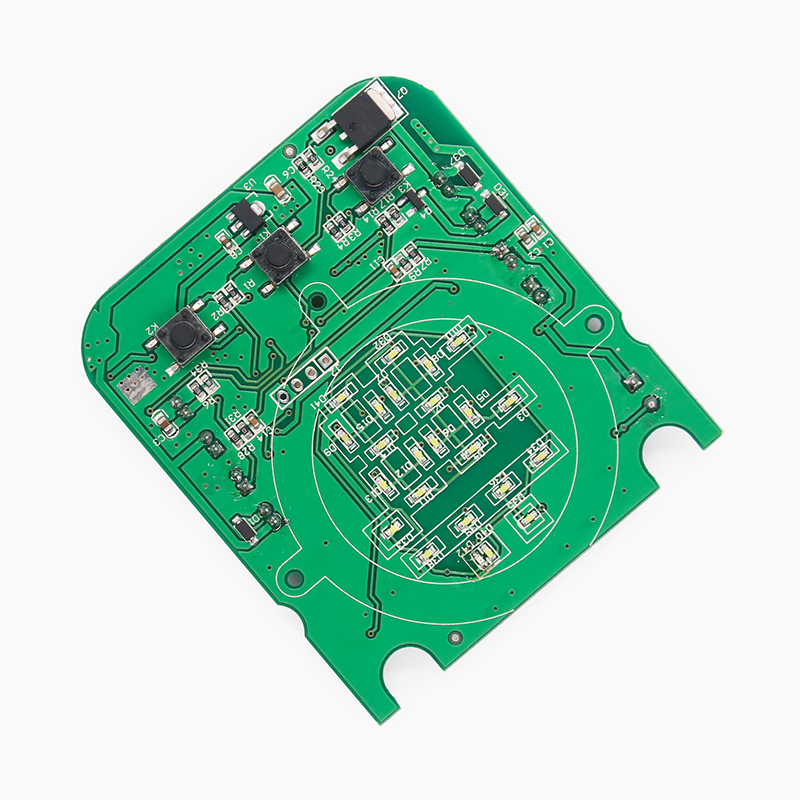

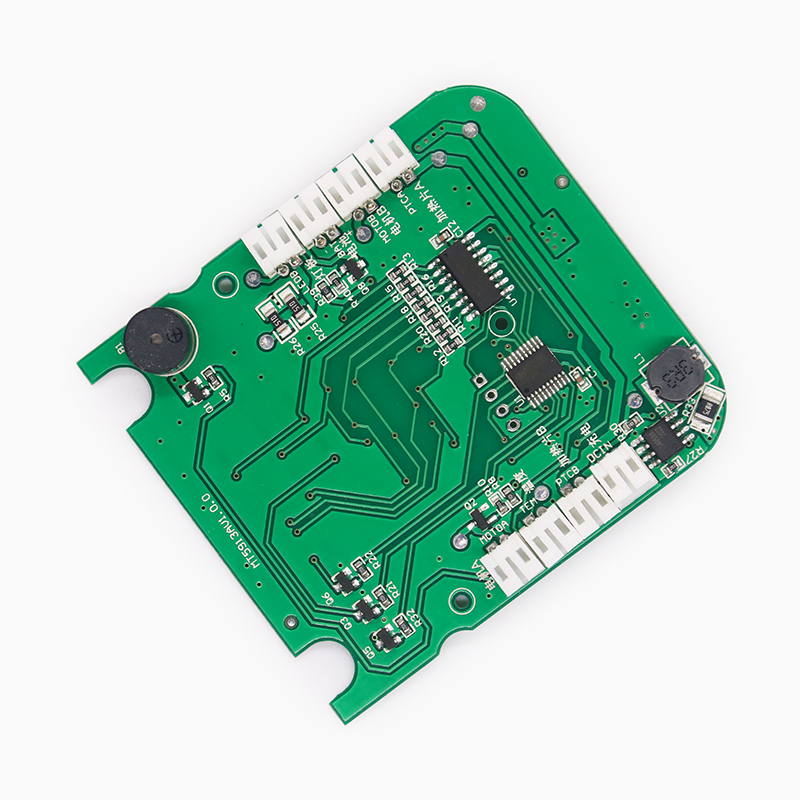

MT-5913_暖宝宝充电宫宝pcb电路板设计_姨妈神器主板smt贴片加工

规格尺寸

• MT-6022A 62mm X 70mm：材质为FR-4，板厚1.2mm，双面板。
• MT-6022B 55.8mm X 55.2mm：材质为FR-4，板厚1.2mm，双面板。
• MT-6022C 15mm X 13.5mm：材质为FR-4，板厚1.0mm，双面板。

配件说明

• 加热片单片：电流不超过1.3A。
• 温度探头：阻值为100K。
• 震动片单片：电流不超过200mA。
• 电池：容量为2500mA。
• DC充电口：配备Micro-usb接口。

功能描述

• 主板开关：长按开关实现开关机。开机状态下，短按开关点亮红色灯板，再次短按则关闭红色灯板。红色灯板与控制板的红光指示灯同步亮灭。
• 温度设定：通过温度设定键可以在45°C、55°C、65°C之间轮流切换。模式定时时间为20分钟。
• 震动模式键：
  • 震动模式1：左右震动片一起震动。
  • 震动模式2：左右震动片轮流震动。
  • 震动模式3：左右震动片一起震动--左边震动--右边震动循环。
• 充电：充电时电量指示灯红灯亮起，充满后白灯常亮。
• 馈电：红灯闪烁表示电量不足，低于3.2V后设备自动关机。

电性参数

• 工作电压：电池电压范围为3.2V至4.2V（典型值为3.7V）。
• 工作功率：
  • 最大功率不超过10W（未给出最小值）。
  • 加热功率最大为9W。
  • 震动功率最大为0.5W。
• 关机功耗：在3.7V电压下，关机功耗不超过90uA。
• 工作最大电流：在全开加热、震动、红光状态下，最大电流不超过2.5A。
• 工作电流：在不制冷制热的情况下，工作电流范围为3mA至20mA（典型值为15mA）。
• 工作温度：
  • 一档温度约为45°C。
  • 二档温度约为55°C。
  • 三档温度约为65°C。
• 充电电流：在5V输入下，充电电流不超过1.7A。
