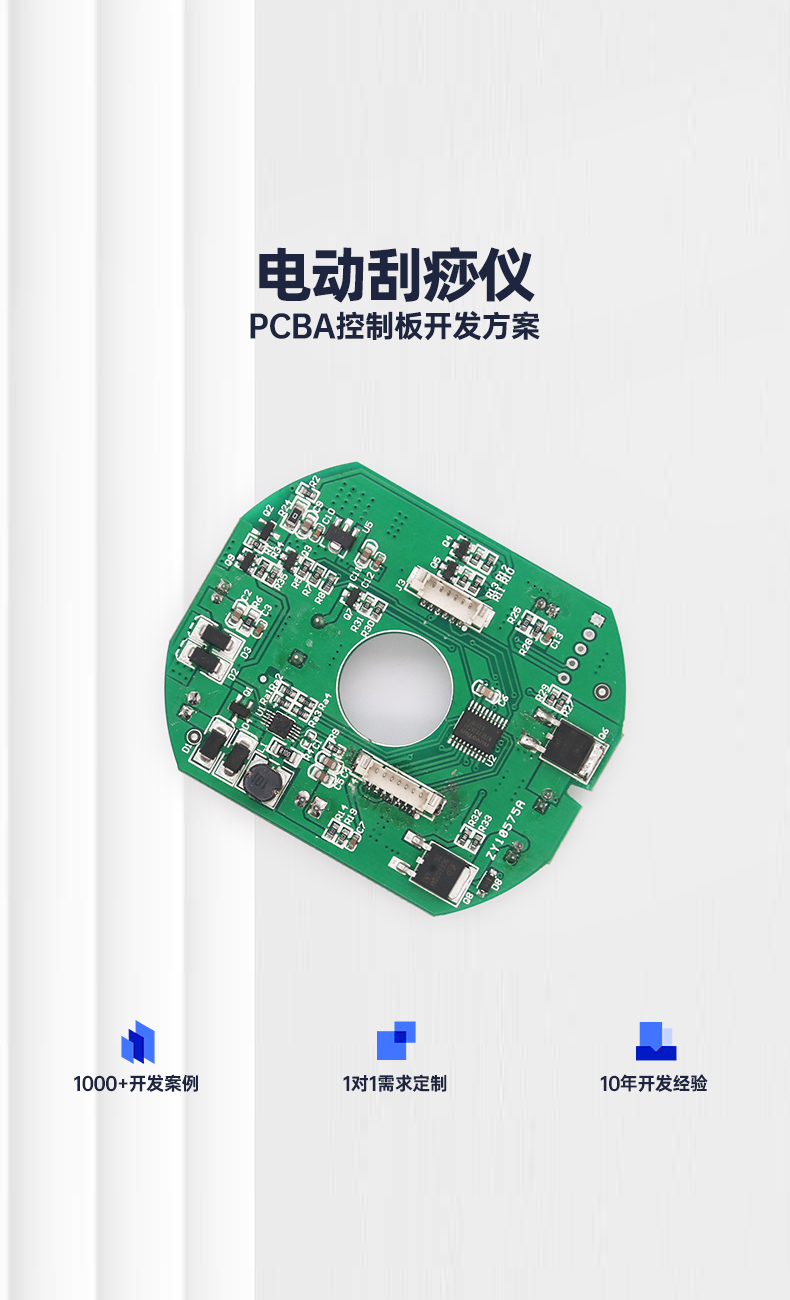

MT-5778_电动刮痧仪器PCBA电路板设计_颈部腿部按摩器线路板开发

规格尺寸

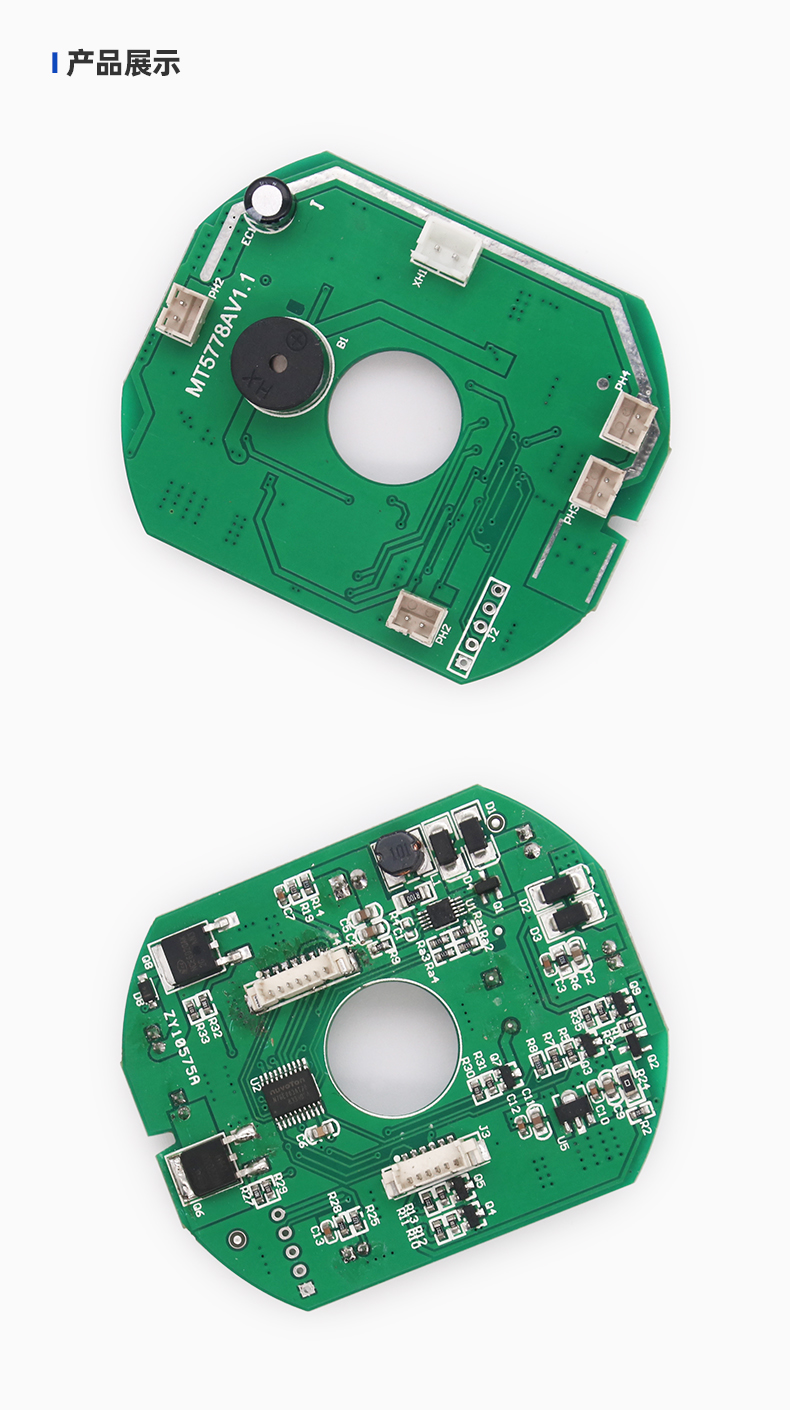

MT5778A

• 尺寸：66.7mm54mm1.6mm
• 材质：FR-4绿油
• 板厚：1.6mm
• 板层：双层板

MT5778C

• 尺寸：35mm35mm1.0mm
• 材质：FR-4绿油
• 板厚：1.0mm
• 板层：双层板

配件说明

双头MX1.25六芯线
双头MX1.25七芯线
双节电池
加热片
气泵

电气说明

项目：工作电压
测试条件：电池电压
范围：最小7V，典型7.5V，最大8.4V
单位：V

项目：待机电流
测试条件：双节电池待机
范围：最小85uA，典型90uA，最大95uA
单位：uA

项目：充电电流
测试条件：输入9V
范围：最小800mA，典型900mA，最大1000mA
单位：mA

项目：工作电流（加热片）
范围：典型1.1A
单位：A

项目：工作电流（气泵）
范围：典型350mA
单位：mA



功能描述

K1按键功能：

• 关机状态：长按K1开机，蜂鸣器常响，显示设置温度后进入加热状态，数码小数点闪烁并显示当前温度。
• 开机状态：短按K1键可进入刮痧状态，气泵工作，设定工作时间30分钟，30分钟后自动退回开机状态，若5分钟内无动作则关机。

K2按键功能：设置气泵吸力，01/02/03/04/05五档不断循环，按时伴随蜂鸣器响声，并暂时取消温度显示，显示吸力档位。

K3按键功能：设置温度，41/43/45/47/49不断循环，按时伴随蜂鸣器响声，并暂时取消温度显示，显示温度档位。

充电：插入9V电压开始充电。

• 充电时红色呼吸灯循环。
• 充满电时绿色指示灯常亮。
• 若开机则取消指示灯。

警示：

• 低于7V，亮红灯。
• 未接温度探头蜂鸣器报警，不工作。
