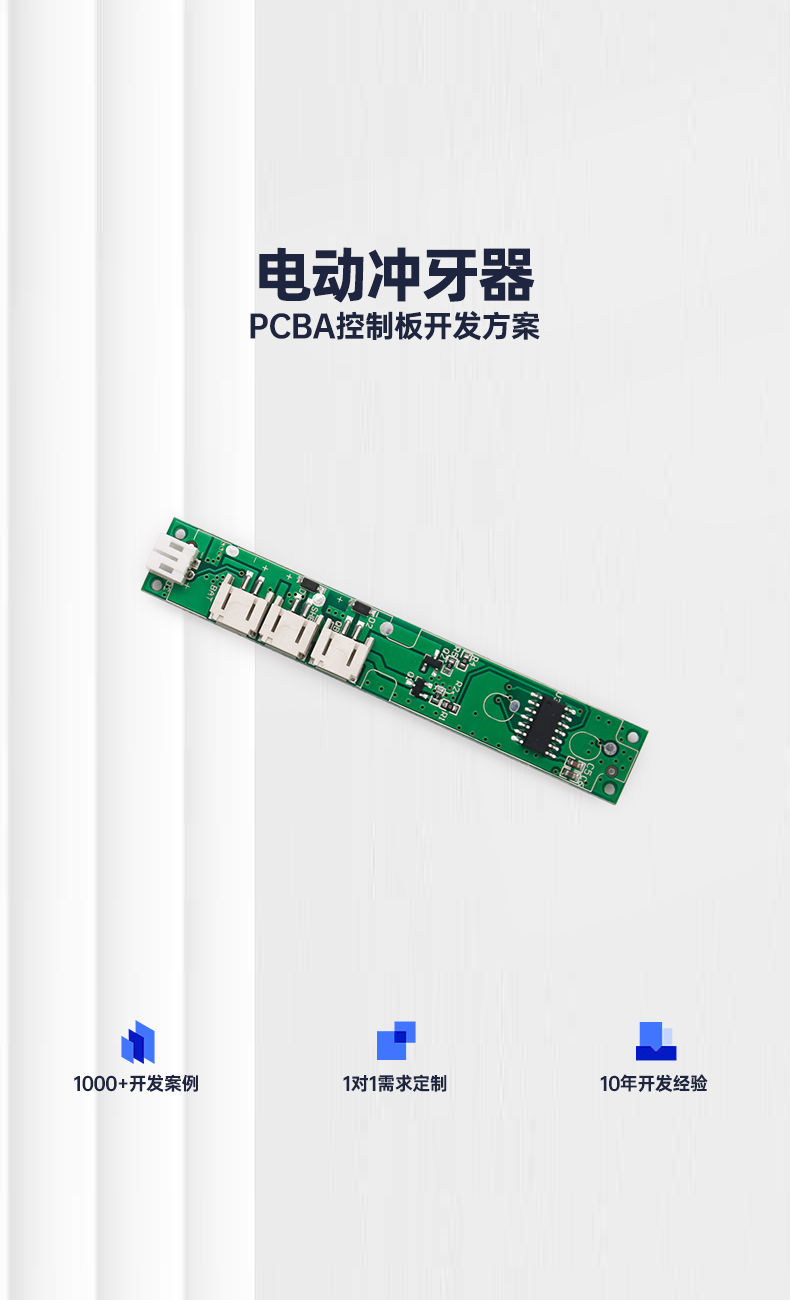

MT-5968_电动洗牙器冲牙器pcba方案设计_充电式水牙线线路板开发

规格尺寸：

• 尺寸：13mmX3.8mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面板

配件说明：

• 水泵气泵
• 电池：3.7V锂电

功能描述：

• 主板开关：K1开关短按开机，恢复之前模式，对应记忆模式灯亮；K2开关短按在模式1、2、3之间切换。
• 充电：充电时绿灯闪，若机器工作则退出；充满时绿灯常亮。
• 低电保护：电压低于3.2V红灯闪，3.1V关机。
• 档位说明：模式1水泵气泵100%；模式2水泵低档气泵100%；模式3水泵气泵全开1秒停300ms循环。

电性参数：

• 工作电压：电池电压3.1V至4.2V
• 充电电压：3.7V电池4.8V至5.2V
• 充电电流：电压5V时700mA至800mA
• 静态电流：关机时50uA至100uA
• 工作电流：空载最大1A
