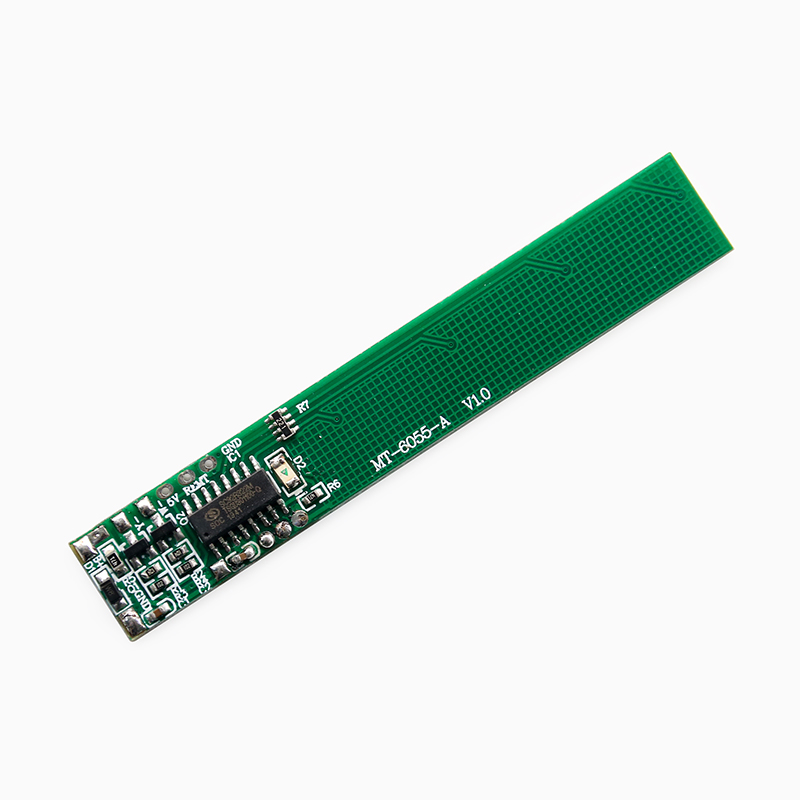

MT-6055_LED触摸滑条灯电路板pcb生产加工_12寸触摸驱动板方案开发

规格尺寸

• 尺寸：79.2mmX13mm
• 材质：FR-4
• 板厚：1.0mm
• 板层：双面板

配件说明

• 电源：
  • 输入：220V
  • 输出：13.5V
  • 电流：2A

功能描述

• 开关机：上电后，板子处于关机状态，兰色指示灯亮。触摸开/关机键，释放按键后开机，兰色指示灯灭。开机后LED进入上次关机之前的模式。再按开/关机键，关机。
• 模式切换：工作状态下，按模式键，循环切换：暖灯-白灯-暖白。
• 亮度切换：工作状态下，按档位减键，当前LED亮度减小；按档位加键，当前亮度增加，共10档。
• 电源指示灯：关机时，常亮；开机时，常灭。
• 红外遥控功能：
  • 夜灯键：将色温调至50%，亮度调至25%。
  • 开键：开灯。
  • 关键：关灯。
  • 上键：亮度增加，变量。
  • 下键：亮度减小，变暗。
  • 左键：色温增加，趋冷。
  • 右键：色温减小，趋暖。
  • 辅助光源：将色温调至70%（偏冷），亮度调至100%。
  • 白光键：色温调至100%最高，亮度调至100%。
  • 暖光键：色温调至0%最低，亮度调至100%。
  • 暖白光：色温调至30%最低，亮度调至100%。

遥控器信息

• 遥控器型号：遥控板型号：A型。
• 遥控器用户码：01F8。

电性参数

• 工作电压：电源（适备器）典型值为13.2V。
• 灯板电压：典型值为11.3V。
• 冷光功率：典型值为15W。
• 暖光功率：典型值为15W。
