MT-6152_LED教学灯驱动模块控制板方案_照明护眼灯pcb线路板开发

规格尺寸

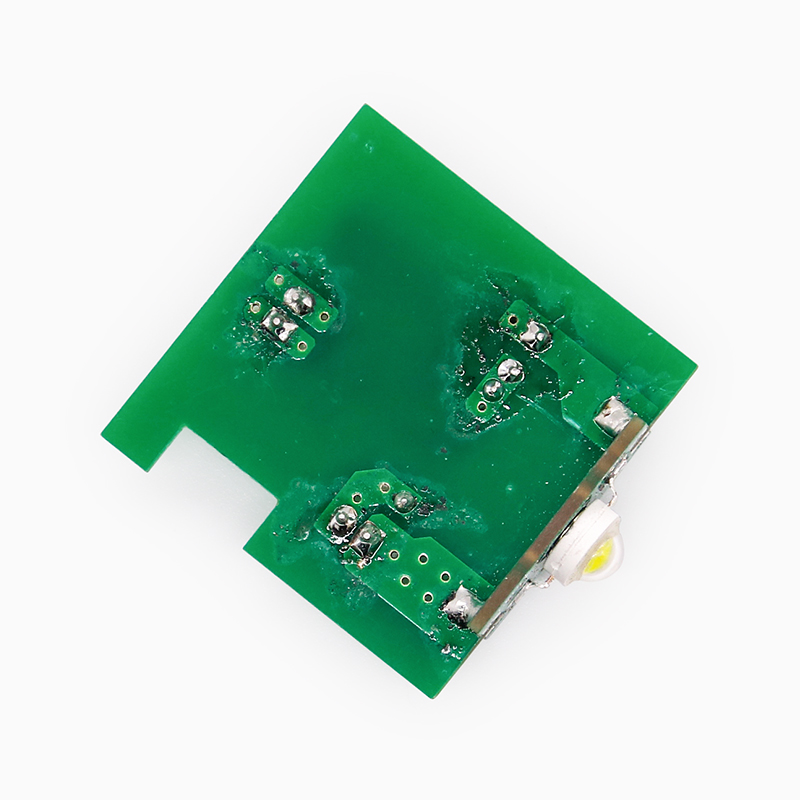

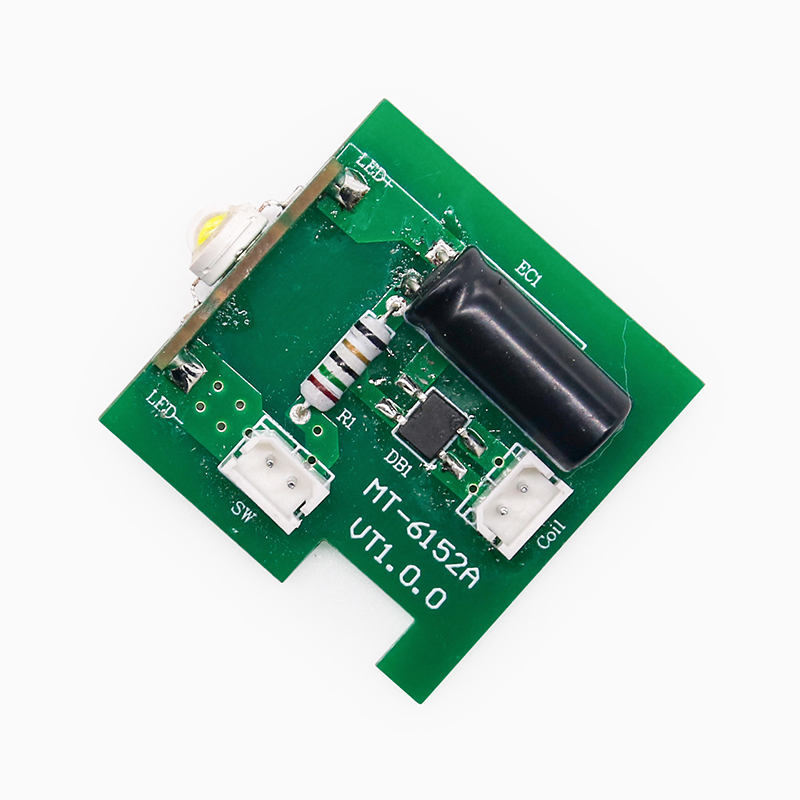

• 主板：36.5mmX35mm
  • 材质：FR-4
  • 板厚：1.6mm
  • 板层：双面板
• 按键板：22mmX10mm
  • 材质：FR-4
  • 板厚：1.2mm
  • 板层：双面板

配件说明

• LED：正白 1W
  • 电压：3.0-3.2V
  • 电流：300mA

功能描述

• 功能：上电后给电解电容充电，接通SW时LED灯常亮。电容充满电压为3.62V，放电时间30分钟时电容电压降至2.54V。

电性参数

• 输入电压：测试条件下，典型值为5V。
