MT-5858_针灸笔家用经络笔线路板定制_电子按摩点穴仪pcb加急打样







规格尺寸

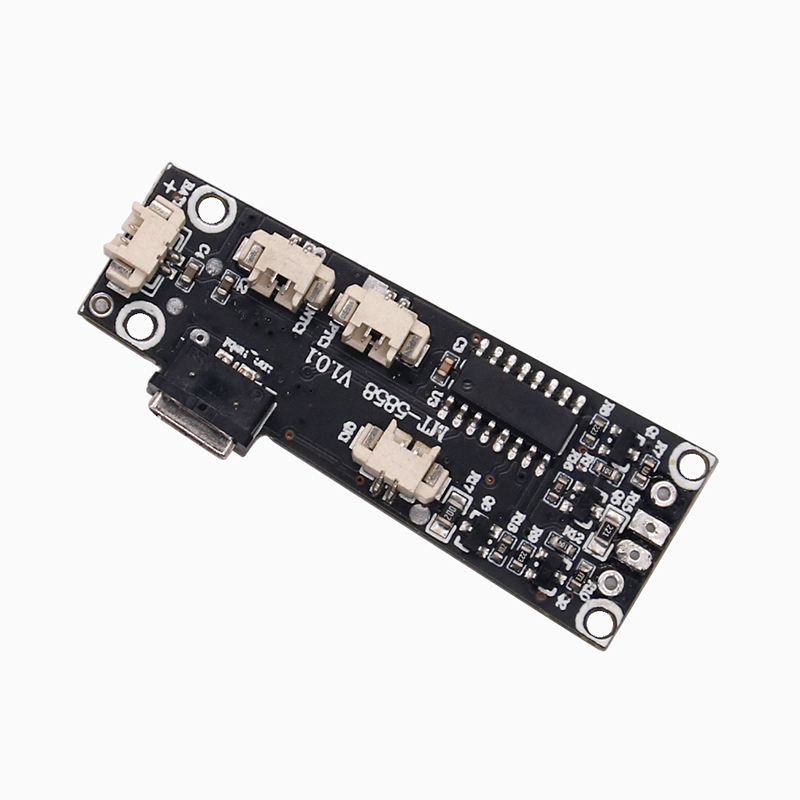

产品名称:MT5858 V1.0 PCB控制板

尺寸:49.7mm x 18mm x 1.2mm

材质:FR-4(普通工艺)

板厚:1.2mm

板层:双面板






外接配件说明

  • 电池(客户提供):3.7V 500mAh 聚合物软包电池
  • N20振子:3V 0.5W
  • 发热膜:(具体参数未提供)
  • NTC温度探头:NTC3950 100K,黑塑火柴头,线长70mm,1.25mm端子






电性参数

  • 工作电压:3V-4.2V
  • 待机电流:52uA(4V)
  • 充电电流:373mA(4V)
  • 加热功率:(范围3V-4.2V,具体值未提供)
  • 加热温度:40℃-55℃
  • 振动功率:(范围3V-4.2V,具体值未提供)
  • EMS频率:100HZ(3V-4.2V)
  • EMS占空比:80%(3V-4.2V)
  • EMS电压:12.3V(3V-4.2V)
  • EMS限流:5mA(3V-4.2V,交流)
  • 红灯电流:波长范围620-630nm






功能描述

  • 关机状态:LED关闭,设备进入低功耗休眠。
  • 关机:长按按键关机(开机后)。
  • 开机:短按按键开机(关机状态下),进入模式1。
  • 模式切换:按键循环切换模式1至模式5。
  • 模式1:振动开启,震动指示灯亮。
  • 模式2:加热开启,加热指示灯亮(前10秒闪烁预热,后常亮)。
  • 模式3:EMS开启,EMS指示灯亮。
  • 模式4:振动+加热开启,对应指示灯亮(加热前10秒闪烁预热,后常亮)。
  • 模式5:振动+加热+EMS开启,对应指示灯亮(加热前10秒闪烁预热,后常亮)。
  • 充电状态指示灯
    • 充电或工作:呼吸灯效果。
    • 充满:长亮。
    • 低压工作(VBAT<3.2V,无充电):2HZ闪烁。
