smt主要做什么

一、SMT 究竟是什么？

在当今电子制造领域，SMT 是一个频繁出现的专业术语，它是 Surface Mount Technology 的缩写，中文名为表面贴装技术。简单来说，SMT 是一种将无引脚或短引线的表面组装元器件，直接安装在印制电路板（PCB）表面或其他基板表面，再通过回流焊、浸焊等方法实现焊接组装的电路装连技术。无需像传统工艺那样对印制板钻插装孔，极大地提高了电子产品的集成度与生产效率，已然成为现代电子制造的核心技术之一，支撑着各类电子产品从微小的可穿戴设备到大型计算机服务器的生产制造。

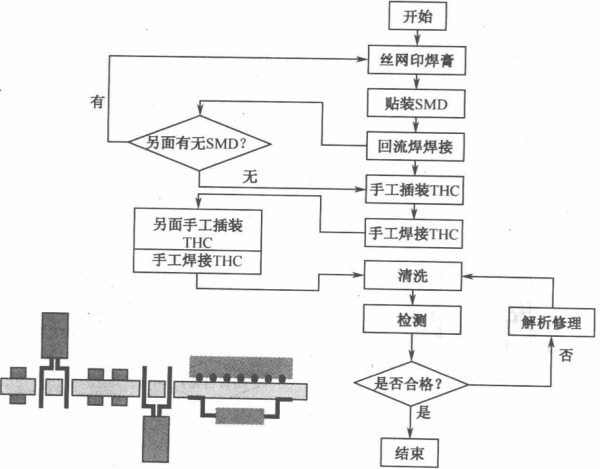

二、SMT 的核心工艺流程大揭秘

（一）锡膏印刷：精细的开篇

锡膏印刷作为 SMT 生产线的起始工序，其重要性不言而喻。这一环节就像是为后续的元器件搭建 “地基”，要将适量且均匀的锡膏精准地印刷到 PCB 板的焊盘上，为元器件的贴装提供良好的焊接基础。印刷前，需对 PCB 板进行细致检查，确保其无翘曲、无划伤，焊盘表面清洁无油污等杂质；同时，钢网的选择与检查也至关重要，钢网的开孔尺寸、形状要与 PCB 板焊盘完美匹配，其张力需符合要求，防止出现锡膏印刷不均匀或漏印现象。在印刷过程中，刮刀以特定的角度和速度推动锡膏滚动，使其均匀地透过钢网开孔附着于焊盘，刮刀的材质、硬度以及推动速度等参数都经过精心调试。印刷完成后，会通过首件检查、抽检等方式，利用放大镜、显微镜或自动光学检测设备（AOI）查看锡膏印刷是否存在少锡、连锡、拉尖、移位、漏印等不良状况，一旦发现问题立即调整印刷参数，确保每一块 PCB 板的锡膏印刷质量都符合高标准，为后续工序的顺利进行筑牢根基。

（二）元器件贴装：精准的 “拼图”

元器件贴装是 SMT 的关键步骤，如同将精细的拼图碎片准确无误地放置在预定位置。这一任务主要由高速贴片机和多功能贴片机协同完成，它们能快速、精准地拾取微小的元器件，并按照程序设定将其精确贴装到 PCB 板对应的焊盘上。贴片机的工作流程严谨有序，首先，待贴装的 PCB 板经轨道传输至贴片机内并精准定位固定；接着，送料器将元器件输送至贴装头吸取位置，贴装头依靠真空负压通过吸嘴吸取元器件，同时传感器迅速检测元器件是否被成功吸取；随后，贴装头借助高精度的视觉识别和定位系统，对元器件的外观、尺寸、引脚等特征与预设的元件库信息进行比对，若不符则立即将元器件抛至废盒，若匹配则精确计算出元件中心位置与角度偏差；最后，贴装头依据程序指令移动至 PCB 板贴装位置，将元器件中心与焊盘中心精准重合，下降至设定高度后关闭真空，元器件稳稳落座在焊盘上。贴装完成后的 PCB 板会再次通过 AOI 设备进行视觉检测，对元器件的贴装位置、角度、极性等进行细致检查，确保没有偏移、颠倒等错误，任何细微的偏差都可能导致后续焊接不良或产品功能故障，所以这一环节的高精度控制是保障产品质量的关键防线。

（三）回流焊接：稳固的联结

回流焊接堪称 SMT 工艺的 “核心魔法”，它能让锡膏熔化，使元器件引脚与 PCB 板焊盘之间形成稳固可靠的电气连接和机械连接，将松散的元器件与 PCB 板融合为一体。其原理是利用加热系统营造出特定的温度环境，当 PCB 板带着贴装好元器件与锡膏进入回流焊炉时，依次经历预热区、保温区、回流区和冷却区这四个关键阶段。在预热区，温度从室温逐步上升至约 150℃，焊膏中的溶剂、气体缓缓蒸发，助焊剂开始发挥作用，润湿焊盘与元器件引脚，同时锡膏软化、塌落，将焊盘、引脚与外界氧气隔绝，为后续焊接营造良好条件；进入保温区，温度维持在 150℃ - 200℃，PCB 板和元器件得到充分预热，有效避免因温度骤升而受损；当来到回流区，温度迅速攀升至焊膏的熔化温度以上，一般可达 220℃ - 249℃，此时液态焊锡如灵动的精灵，在焊盘、元器件端头和引脚间欢快地润湿、扩散、漫流，形成完美的焊点；最后进入冷却区，焊点逐渐凝固，至此焊接大功告成。在整个过程中，温度曲线的精准控制至关重要，升温斜率、峰值温度、回流时间以及降温速率等参数都必须严格依据锡膏特性、元器件规格和 PCB 板材质进行精细设定，任何细微偏差都可能引发虚焊、桥接、焊锡球等焊接缺陷，影响产品的电气性能与可靠性，所以回流焊炉通常配备先进的温控系统与温度监测设备，实时保障焊接质量。

（四）清洗工序：完美的收尾

清洗工序是 SMT 流程中常被忽视却又不可或缺的 “幕后英雄”，它肩负着去除 PCB 板上残留污染物的重任，让产品以洁净之姿迈向后续环节。在经过回流焊接后，PCB 板表面会残留助焊剂、焊锡颗粒、油污以及其他杂质，这些残留物不仅影响产品外观，更可能引发电气故障。一方面，离子污染物在湿度等条件作用下会电离导电，造成漏电风险，严重时会腐蚀 PCB 板线路与元器件引脚，缩短产品使用寿命；另一方面，有机残留物可能吸附灰尘、水汽，导致短路隐患。常见的清洗方法有溶剂清洗、水清洗、半水清洗等。溶剂清洗利用有机溶剂强大的溶解能力，能有效去除油污、松香类助焊剂残留物，不过需注意溶剂的挥发性、毒性与环保性，如今一些环保型溶剂如改性醇类溶剂正逐步取代传统含氯氟烃类溶剂；水清洗则以水为主体，配合适量的清洗剂，借助其良好的润湿性与去污能力，对水溶性助焊剂残留物有出色清洗效果，且成本较低、环保优势明显，但对一些疏水性污渍处理能力稍弱；半水清洗综合了溶剂与水清洗的长处，先以萜烯类等溶剂去除大部分油污、杂质，再用水漂洗去除残留溶剂与水溶性污染物。清洗后，PCB 板外观焕然一新，热损伤、层裂等潜在缺陷也更易暴露，便于后续检测工序精准发现问题，为高品质电子产品产出画上圆满句号，同时也契合当下环保、可靠的生产诉求。

三、SMT 的广泛应用领域

（一）消费电子：点亮生活的魔法

在消费电子领域，SMT 技术无处不在，它是那些令我们爱不释手的电子产品得以实现轻薄化、高性能的关键力量。以智能手机为例，其内部主板上密密麻麻的芯片、电容、电阻等元器件，几乎都是通过 SMT 工艺精准贴装。SMT 让手机在有限的空间内集成了强大的处理器、高像素摄像头、大容量存储芯片等，实现了高清拍摄、快速运算、流畅通讯等丰富功能，还能保持轻薄便携，轻松装入口袋。平板电脑同样依赖 SMT，它使得平板内部的电路布局紧凑合理，多层 PCB 板上的元器件紧密贴合，无论是观看高清视频、畅玩大型游戏还是进行移动办公，都能稳定运行，画面流畅不卡顿。还有智能电视，凭借 SMT 技术，将各类控制芯片、图像处理芯片、音频芯片等高效集成在主板上，实现了超薄机身设计，挂壁安装也不占空间，同时呈现出绚丽多彩的画面与震撼音效，为家庭娱乐带来沉浸式体验，从掌心的小设备到客厅的大屏终端，SMT 技术全方位点亮了我们的数字生活。

（二）汽车电子：智能驾驶的幕后英雄

随着汽车向智能化、电动化加速迈进，汽车电子系统已成为整车的核心关键，而 SMT 技术在其中扮演着不可或缺的幕后英雄角色。在传统燃油车的发动机控制系统中，电子控制单元（ECU）犹如车辆的 “大脑”，通过 SMT 工艺将大量微控制器、传感器接口芯片等贴装在紧凑的 PCB 板上，精确控制燃油喷射、点火时机，确保发动机高效稳定运行，降低油耗与尾气排放；在新能源汽车领域，电池管理系统（BMS）更是重中之重，SMT 助力将复杂的电压、电流监测芯片，均衡控制电路等集成，实时监控电池状态，保障电池安全、延长续航里程，让驾驶者告别 “里程焦虑”。不仅如此，车载娱乐系统中的中控大屏、音响功放，还有先进的自动驾驶辅助系统（ADAS）里的毫米波雷达、摄像头模组控制板等，都仰仗 SMT 实现小型化、高可靠性生产，在复杂多变的行车环境中精准运行，为驾乘人员提供智能、便捷、安全的出行体验，推动汽车产业从机械时代大步迈向智能时代。

（三）工业自动化：高效生产的得力助手

在工业自动化的广阔天地里，SMT 技术是保障各类设备稳定、精准运行的得力助手。可编程逻辑控制器（PLC）作为工业自动化的 “指挥官”，其内部 PCB 板承载着众多数字、模拟电路元器件，通过 SMT 贴装确保信号传输快速准确，控制指令精准下达，指挥着生产线上的机械臂、传送带、机床等设备有序协同工作，实现高效自动化生产流程，像汽车制造车间里，多条生产线在 PLC 控制下高速运转，精准装配整车。各类传感器也是工业的 “感知神经”，压力传感器、温度传感器、位移传感器等利用 SMT 技术将敏感元件与信号处理电路紧密集成，在高温、高压、强电磁干扰的工业环境下稳定工作，实时采集生产过程中的关键参数并反馈给控制系统，便于及时调整工艺参数，保障产品质量一致性。从大型工厂的自动化生产线到智能仓储物流系统，SMT 赋能的电子设备让工业生产效率大幅跃升，助力制造业迈向智能化高端制造新征程。

（四）通信设备：信息畅达的基石

通信技术的飞速发展离不开 SMT 技术的强力支撑，它是确保信息在全球范围内高速、稳定传输的基石。在 5G 基站建设中，基站设备内的射频模块、基带处理单元大量运用 SMT 工艺，将高频、高速的芯片与微小元器件紧密贴合，满足 5G 频段高带宽、低时延的严苛要求，实现海量数据的快速收发，让用户畅享流畅的高清视频通话、云端游戏、远程办公等服务；光通信模块作为光纤通信的核心部件，借助 SMT 将光发射、接收芯片与精密的电路集成，实现光信号与电信号的高效转换，在骨干网络、城域网以及数据中心内部互联等场景下，以超高速度传输海量信息，支撑起互联网时代的数据洪流；卫星通信领域，卫星上搭载的通信载荷同样依靠 SMT 实现小型化、轻量化与高可靠性，在浩瀚宇宙中稳定地与地面站通信，为偏远地区、航空航海等特殊场景提供不间断的通信保障，无论身处何方，SMT 助力通信设备让信息畅达无阻。

（五）医疗电子：守护健康的隐形卫士

在医疗电子领域，SMT 技术默默守护着人们的健康，是各类医疗设备精准、稳定运行的隐形卫士。小型家用医疗设备如血糖仪，内部通过 SMT 将微处理器、信号放大电路、显示屏驱动芯片等精准组装，使用者只需轻轻一点，就能快速、准确地测量出血糖值，为糖尿病患者日常自我监测提供便利；再看植入式医疗设备，心脏起搏器堪称生命的 “节拍器”，其内部极其精密复杂的电路，利用 SMT 技术实现了高度集成与微型化，在方寸之间容纳了感知心电信号、发放电脉冲刺激心肌的功能模块，以稳定可靠的性能为心脏疾病患者延续生命活力；大型医用影像设备如核磁共振成像（MRI）、CT 扫描仪中，控制主机的 PCB 板上通过 SMT 贴装着海量高性能元器件，保障设备对人体进行高精度扫描成像，为医生准确诊断病情提供清晰依据，从日常健康管理到危急重症救治，SMT 赋能的医疗电子设备时刻为人类健康保驾护航。

四、SMT 的显著优势

（一）微型化与高密度集成

相较于传统的通孔插装技术，SMT 的优势尽显无疑。传统工艺中，电子元器件需通过引脚插入电路板的通孔，这使得电路板上不得不预留大量空间用于穿孔，限制了元件的密集程度。而 SMT 技术直接将表面贴装元器件贴合在 PCB 板表面，摒弃了穿孔环节。以智能手机主板为例，采用 SMT 工艺后，众多微小的芯片、电阻、电容等元器件紧密排列，使得主板尺寸大幅缩小。曾经占据较大空间的传统插件式电阻、电容，如今被贴片式替代，体积仅有原来的十分之一左右，这为其他功能模块腾出了宝贵空间，让智能手机在轻薄化的同时，还能集成高像素摄像头、大容量电池、高性能处理器等更多先进部件，轻松实现如高清拍摄、快速运算、5G 通讯等复杂功能，满足人们日益增长的多元化需求，推动电子产品向着更便携、多功能的方向大步迈进。

（二）高可靠性与稳定性

在电子产品的运行过程中，稳定性与可靠性至关重要，而 SMT 技术恰能为此保驾护航。一方面，SMT 焊点的质量优势显著，回流焊接工艺使焊料均匀熔化，在元器件引脚与 PCB 焊盘间形成稳固连接，焊点饱满、光滑，相较于传统手工焊接或波峰焊，虚焊、漏焊等缺陷率大幅降低，有效避免了因焊点松动导致的电气故障。另一方面，SMT 组装后的电子产品抗振性能出众，由于元器件紧贴 PCB 板表面，没有长长的引脚，在面对振动、冲击环境时，如汽车行驶在颠簸路面、无人机在空中飞行遇到气流扰动，元器件不易因晃动而脱焊、断裂，保障了设备持续稳定运行。此外，SMT 工艺还能减少电磁干扰，贴片式元器件的短引线或无引线设计，降低了寄生电感与电容，使得电路信号传输更加纯净，对诸如精密医疗仪器、通信基站等对电磁环境敏感的设备而言，极大提升了工作精度与信号传输质量，确保设备在复杂电磁环境下可靠运行。

（三）高效率与低成本

在当今竞争激烈的电子制造领域，SMT 技术为企业带来了显著的成本与效率优势。从生产效率来看，SMT 生产线高度自动化，从锡膏印刷、元器件贴装到回流焊接、检测等环节一气呵成，一台高速贴片机每分钟能精准贴装数百甚至上千个元器件，远远超越传统人工插件、手工焊接的速度，大大缩短了产品制造周期，能够快速响应市场需求，及时将新品推向市场。在成本控制方面，首先，自动化生产减少了人力投入，降低了人工成本；其次，SMT 工艺对 PCB 板空间利用高效，相比传统工艺可减小 PCB 板尺寸，节省原材料成本，同时减少了钻孔数量，降低了加工成本与返修成本；再者，由于生产效率高、产品良品率提升，单位产品分摊的设备折旧、场地租赁等固定成本也随之降低，使得电子产品在保证质量的前提下更具价格竞争力，为企业赢得广阔市场空间，助力电子产业蓬勃发展。
